CPK / CPSK Konik Redüktör

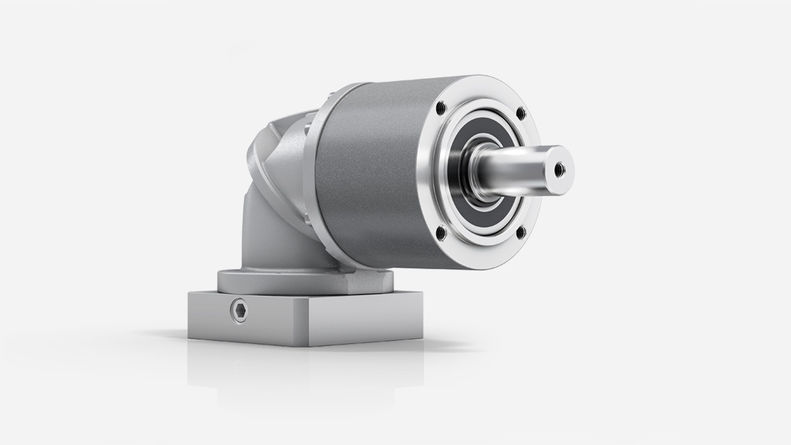

  • Kamasız dolu milli CPK konik redüktör

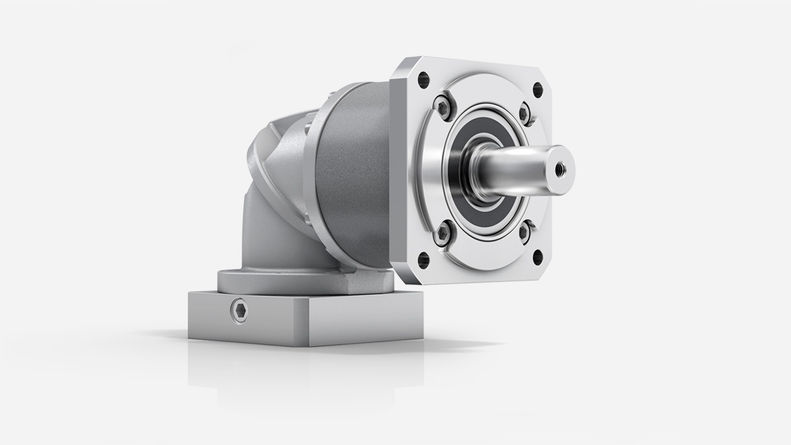

  • Değiştirilebilir B5 çıkış flanşlı CPSK konik redüktör

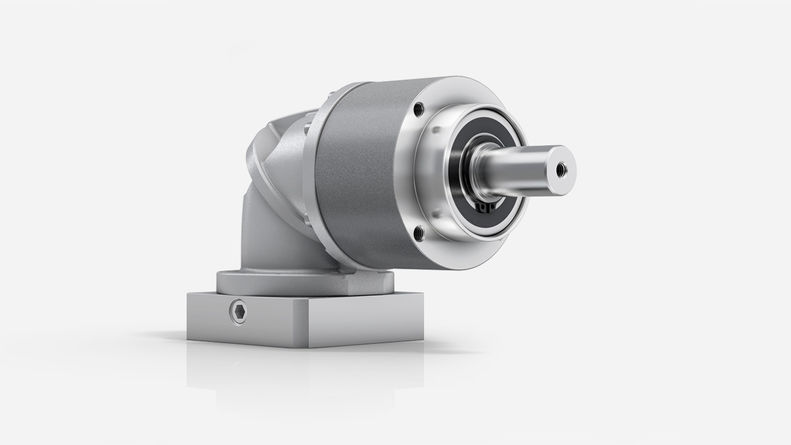

  • Geniş çıkış boğazlı CPSK konik redüktör

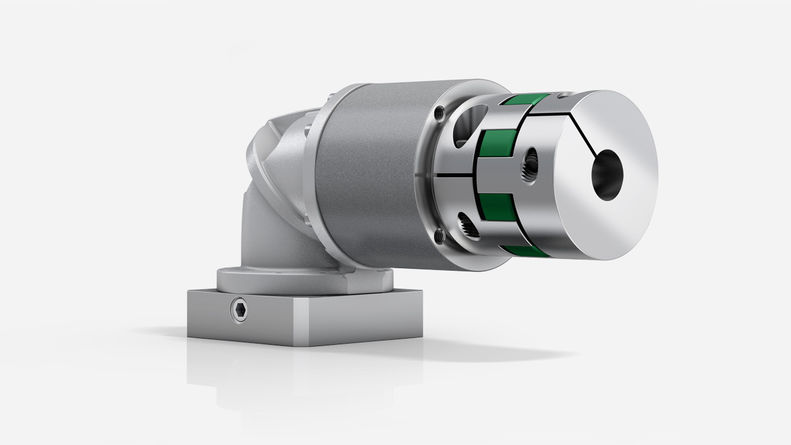

  • ELC elastomer kaplinli CPK konik redüktör

  • Motoranbau alpha Advanced Basic Line


Uygun ve Üstün Özellikler

Ekonomik kullanım avantajları.
alpha Basic Line dik açılı redüktörler, pozisyonlama hassasiyeti bakımından orta seviye gereksinimleri olan uygulamalar için özel olarak tasarlanmıştır. Son derece kompakt konik dişli kademesi, yer açısından sıkıntı yaşanan uygulamalarda bile kullanıma olanak sağlar.

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler
ÖzelliklerCPK
MF versiyonu
CPSK
MF versiyonu
Güç yoğunluğu++

Pozisyonlama hassasiyeti

++
Yüksek giriş devri++++
Burulma rijitliği++
Yer tasarruflu konstrüksiyon++++
  CPK
MF versiyonu
CPSK
MF versiyonu
Tahvil oranıi3 - 1003 - 100
Gövde büyüklüğü sayısı 43

Maks. Diş boşluğu

jt [arcmin]Standart ≤ 13Standart ≤ 15
Burulma rijitliğiCt21 [Nm/arcmin]0,38 - 531,2 - 15
Maks. MomentT [NM]14 - 70033 - 272
Maks. giriş devrin1Max [rpm]50005000
Maks. Devrilme momentiM2KMax4 - 70417 - 98
 CPK
MF versiyonu
CPSK
MF versiyonu
Çıkış geometrisi
Kamasız dolu mil
Kamalı dolu mil b)
Giriş geometrisi
Motor bağlantısı
Karakteristik özelliği
Gıdaya uygun yağlama a) b)
Aksesuarlar
Kaplin



Ürün özellikleri

Yüksek esneklik

Çeşitli çıkış seçenekleri, uygulamaya özel gerekliliklere en uygun yapısal özelliklerin özgürce elde edilmesine olanak sağlar.

Maksimum ekonomiklik

alpha Value Line serisi redüktörler son derece ekonomik, işletmede olağanüstü verimlidir..

Yüksek güç yoğunluğu

Redüktörler, kompakt yapılarına rağman yüksek güç yoğunluğu sunar.

Değişken uygulama bağlantısı

CPSK planet redüktör, geniş çıkış boğazlı ve B5 montajı için flanş bağlantısı sayesinde daha dar bir montaj alanına ve maksimum kompaktlık özelliklerinin elde edilmesine olanak sağlar.

Her eksende WITTENSTEIN alpha

Dik açılı redüktörler

WITTENSTEIN alpha, tüm eksenlere yönelik komple tahrik çözümlerini tek elden sunar. Uygulama alanları neredeyse sınırsızdır. Çözümlerimiz yüksek hassasiyet gerektiren takım tezgâhları ve imalat sistemlerindeki eksenlerden, maksimum verimlik beklenen paketleme makinelerine kadar uzanır. WITTENSTEIN alpha adı, her zaman en yüksek kalite, güvenilirlik, yüksek hassasiyet ve hız, yüksek güç yoğunluğu, uzun ömür ve kolay motor montajı gibi özelliklerle anılır.
