NPK / NPLK / NPSK / NPTK / NPRK Konik Redüktörler

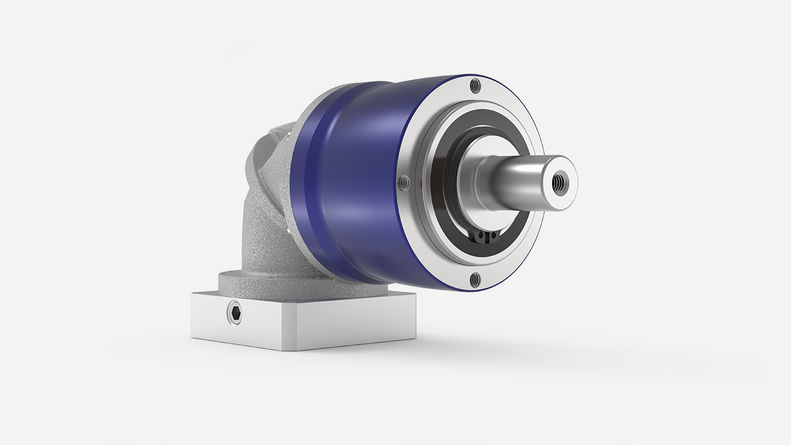

Kamasız dolu milli NPK konik redüktör

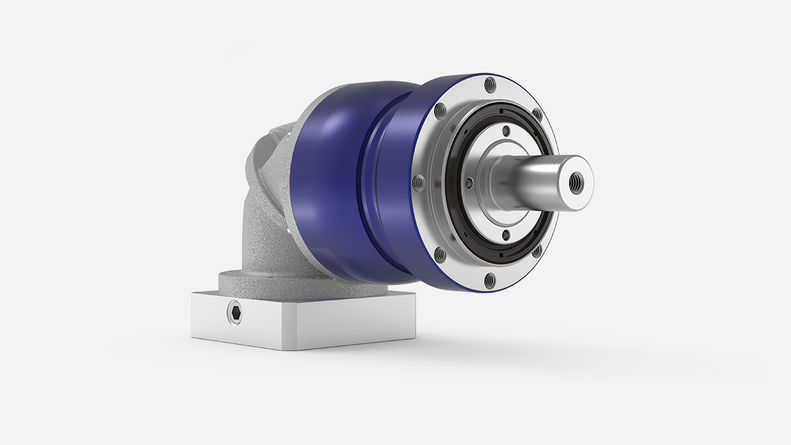

Kuvvetlendirilmiş rulmanlı ve B14 çıkış geometrili NPLK konik redüktör

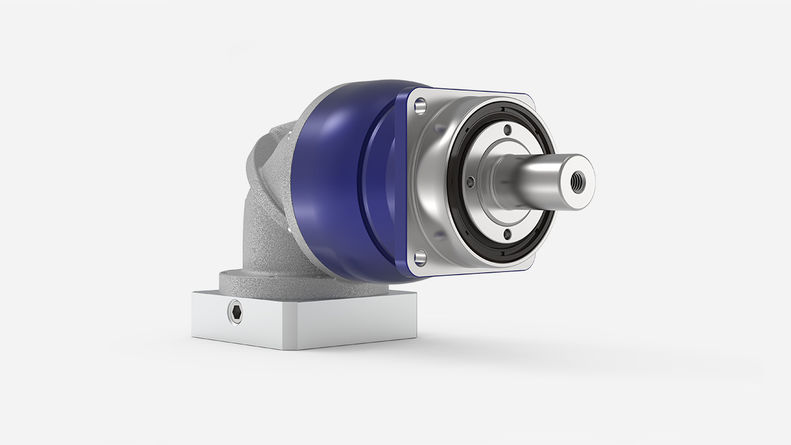

SP⁺ çıkış geometrili NPSK konik redüktör

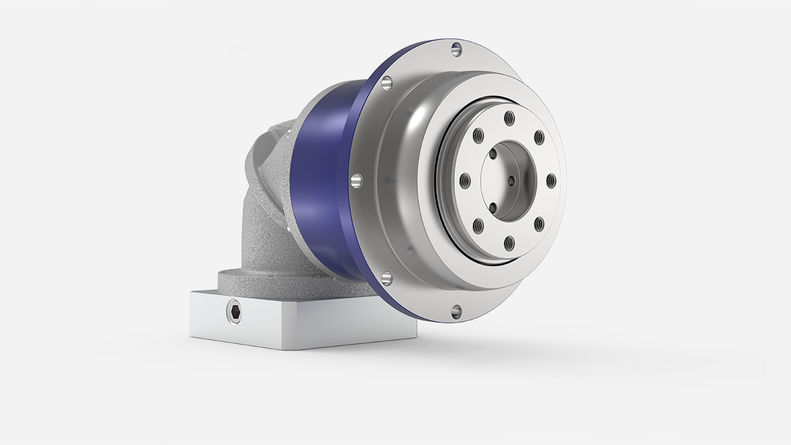

TP⁺ çıkış geometrili NPTK konik redüktör

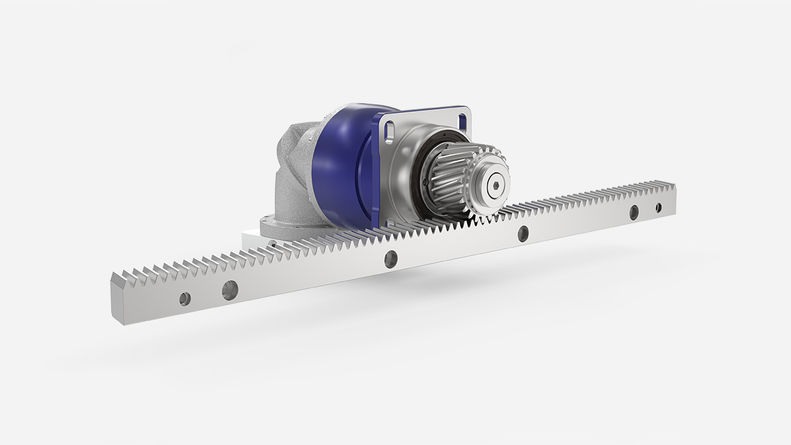

Optimum pinyon-kremayer bağlantısı için uzun delikli NPRK konik redüktör
Motor montajı alpha Value Line Düşük Diş Boşluklu Planet Redüktörler ve Dik Açılı Servo Redüktörler

Individual Talents

Dar montaj alanlarında bile %100 esneklik: alpha Value Line konik redüktörler, NP ürün serisinin çeşitliliğini yüksek performanslı kompakt bir konik dişli kademesi ile bir araya getirir. Bu sayede beş farklı çıkış varyantının konfigürasyon opsiyonu maksimum esneklik sağlanır.

Ayrıntılı bilgi edinin ...

Downloads

Technical data / Dimension sheets (2 MB)
Catalog alpha Basic Line & alpha Value Line (23 MB)
Ordering code / CAD data NPK
Teknik dokümanlar (3 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Motor mounting video alpha Value Line

Özellikler ve Kullanım
Teknik Veriler
Seçenekler

Özellikler	NPK MF versiyonu	NPLK MF versiyonu	NPSK MF versiyonu	NPTK MF versiyonu	NPRK MF versiyonu
Güç yoğunluğu	++	++	++	++	++
Pozisyonlama hassasiyeti	+	+	+	+	+
Yüksek giriş devri	++	++	++	++	++
Burulma rijitliği	++	++	++	++	++
Yer tasarruflu konstrüksiyon	++	++	++	++	++

Kullanım	NPK MF versiyonu	NPLK MF versiyonu	NPSK MF versiyonu	NPTK MF versiyonu	NPRK MF versiyonu
Döngüsel çalışma (ED ≤ %60)	✓	✓	✓	✓	✓
Sürekli çalışma (ED ≥ %60)	✓	✓	✓	✓
Yüksek eksenel ve radyal kuvvetler için		✓	✓		✓

Gövde büyüklüğüne göre ayrıntılı toplu bakış

		NPK MF versiyonu	NPLK MF versiyonu	NPSK MF versiyonu	NPTK MF versiyonu	NPRK MF versiyonu
Tahvil oranı	i	3 - 100	3 - 100	3 - 100	3 - 100	3 - 100
Gövde büyüklüğü sayısı		5	4	4	5	4
Maks. Dişli boşluğu	j_t [arcmin]	Standart ≤ 11	Standart ≤ 11	Standart ≤ 11	Standart ≤ 11	Standart ≤ 11
Burulma rijitliği	C_t21 [Nm/arcmin]	0,9 - 54	2,4 - 54	2,4 - 54	0,9 - 54	2,4 - 54
Maks. tork	T_2α [Nm]	14 - 700	33 - 700	33 - 700	14 - 700	33 -700
Maks. giriş devri	n_1Max [rpm]	5000	5000	5000	5000	5000
Maks. devrilme momenti	M_2KMax [Nm]	23 - 704	152 - 952	152 - 952	17 - 256	152 - 952

	NPK MF versiyonu	NPLK MF versiyonu	NPSK MF versiyonu	NPTK MF versiyonu	NPRK MF versiyonu
Çıkış geometrisi
Kamasız dolu mil	✓	✓	✓		✓
Kamalı dolu mil ^b)	✓	✓	✓		✓
Kamalı mil (DIN 5480)		✓	✓		✓
Flanş				✓
Giriş geometrisi
Motor bağlantı versiyonu	✓	✓	✓	✓	✓
Karakteristik özelliği
Gıdaya uygun yağlama ^{a) b)}	✓	✓
Aksesuarlar
Kaplin	✓	✓

^a) Güç indirgenmesi: Teknik veriler talep üzerine sunulabilir

^b) Lütfen WITTENSTEIN alpha ile irtibata geçin

Ürün özellikleri

Yüksek esneklik

Çeşitli çıkış geometri seçenekleri, uygulamaya özel gerekliliklere en uygun yapısal özelliklerin özgürce elde edilmesine olanak sağlar.

Yüksek ekonomiklik

alpha Value Line serisi redüktörler son derece ekonomik, işletmede olağanüstü verimli ve hizmet ömürleri boyunca da bakım gerektirmezler.

Esnek motor bağlantısı

Vidalı esnek adaptör plakası ve çok sayıda motor mili çapı seçeneği sayesinde bilinen tüm servo motorlara bağlanabilir.

Her eksende WITTENSTEIN alpha

Dik açılı redüktörler

WITTENSTEIN alpha, tüm eksenlere yönelik komple tahrik çözümlerini tek elden sunar. Uygulama alanları neredeyse sınırsızdır. Çözümlerimiz yüksek hassasiyet gerektiren takım tezgâhları ve imalat sistemlerindeki eksenlerden, maksimum verimlik beklenen paketleme makinelerine kadar uzanır. WITTENSTEIN alpha adı, her zaman en yüksek kalite, güvenilirlik, yüksek hassasiyet ve hız, yüksek güç yoğunluğu, uzun ömür ve kolay motor montajı gibi özelliklerle anılır.
