SC+ / SPC+ / TPC+ Konik Redüktör

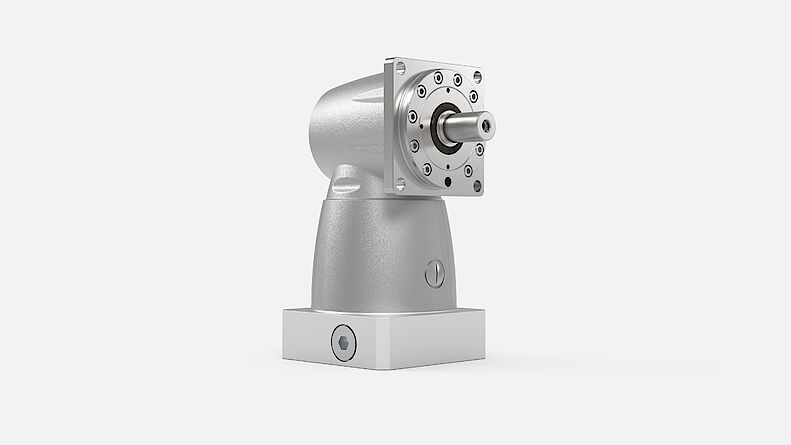

  • SC+ Konik Redüktör, Çıkış Mili ile

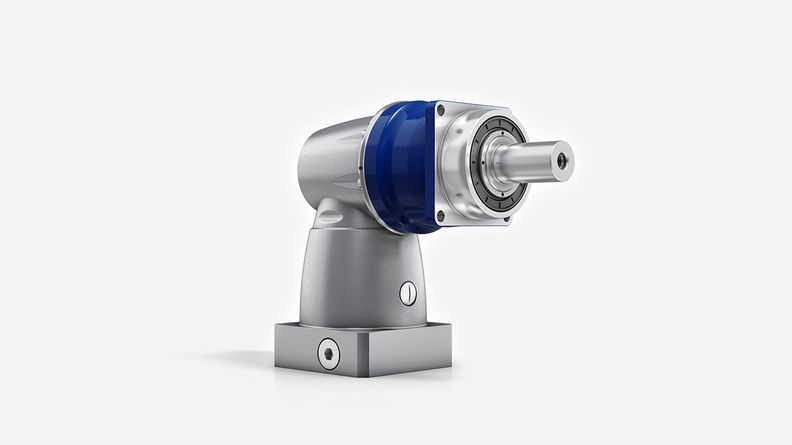

  • SPC+ Konik Redüktör, Çıkış Mili ile

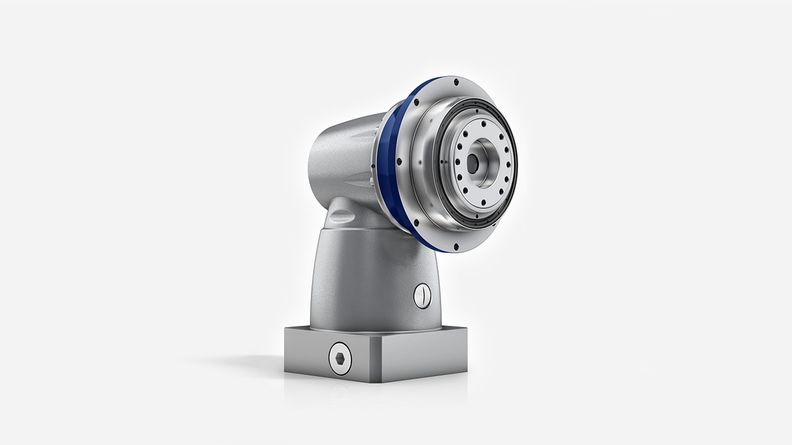

  • TPC+ Konik Redüktör, Çıkış Flanşı ile
  • Motor Montajlı alpha Advanced Line / alpha Premium Line Dik Açılı Planet Redüktörler


Düşük Tahvillerde Yüksek Güç

Çıkış milli veya çıkış flanşlı, düşük diş boşluklu dik açılı redüktör. Bu redüktör serisi, tahvil oranları düşük ve hassasiyet, moment ve verimlilik beklentileri yüksek olan dinamik uygulamalarda kullanılır.

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler



ÖzelliklerSC+
MF Versiyonu
SPC+
MF Versiyonu
TPC+
MF Versiyonu
Güç Yoğunluğu+++++++++


Pozisyonlama Hassasiyeti
(Örneğin ön yüklemeli tahrikler)


++++++++
Dinamikliği Yüksek Uygulamalar++++++
Yüksek Tahrik Çıkışı Devirleri+++++++





  SC+
MF Versiyonu
SPC+
MF Versiyonu
TPC+
MF Versiyonu
Tahvili1-23-203-20


Azami Diş Boşluğu


jt [arcmin]Standart
≤ 4
Standart
≤ 4
Standart
≤ 4
  -Düşürülmüş
≤ 2
Düşürülmüş
≤ 2
Azami İvmelenme Momenti
(saat başına maks. 1000 çevrim)
T2B [Nm]10-31532-121035-1600
Azami Giriş Devrin1Max [rpm]600060006000





 SC+
MF Versiyonu
SPC+
MF Versiyonu
TPC+
MF Versiyonu


Çıkış Geometrisi



Kamasız dolu mil
Kamalı dolu milli
Evolvent Kamalı Mil (DIN 5480)
Dolu mil bağlantısı için göbek
Flanş
Sistem Çıkışı
Giriş Geometrisi
Motor Montajlı Versiyon
Versiyon
Gıdaya uygun yağlama a) b)
Aksesuarlar
Kaplinler
Kremayer
Pinyon
Sıkma Bileziği

a) Güç Azaltımı: Teknik veriler talep üzerine sunulur.

b) Lütfen WITTENSTEIN alpha ile iletişime geçiniz.
