XPC+ Konik Redüktör

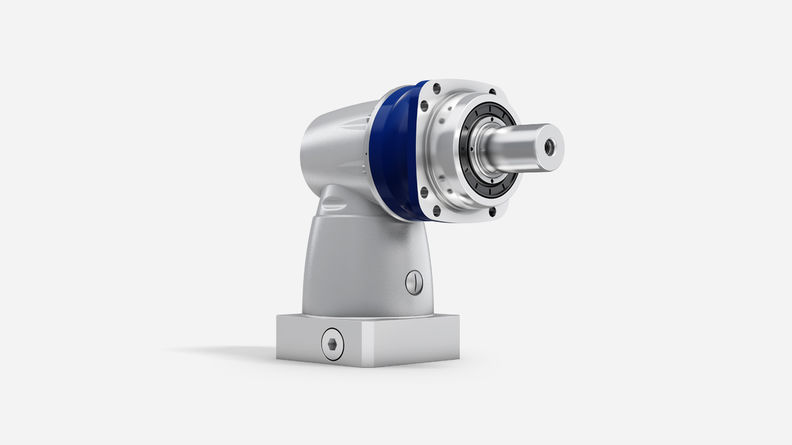

  • XPC+ Konik redüktör, kamasız milli

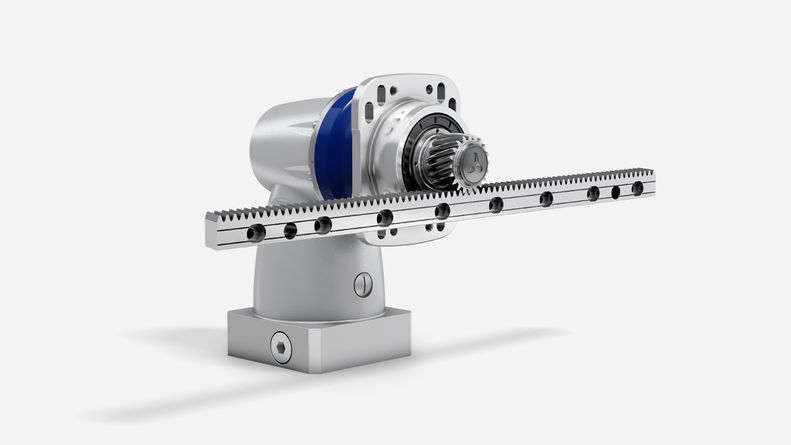

  • Premium Linear System, XPC+ Oval Delikli Konik Redüktör ve Yenilikçi Kremayer INIRA®

    ile

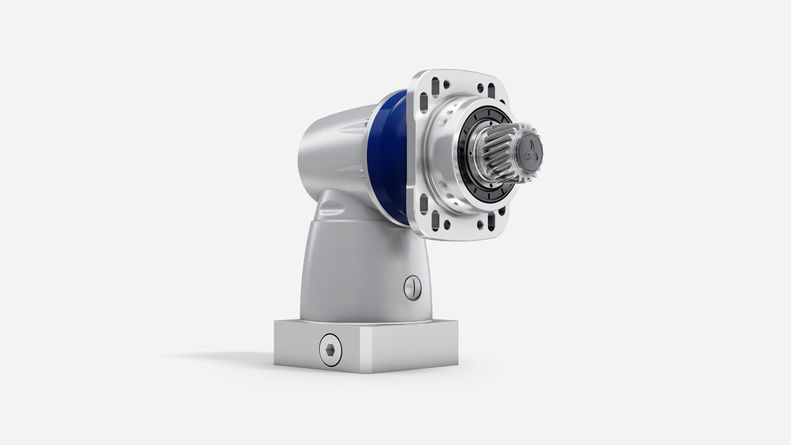

  • XPC+ Konik Redüktör, Oval Delikler ve Pinyon ile

  • Motor Montajlı alpha Advanced Line / alpha Premium Line Dik Açılı Planet Redüktörler

Kompakt ve Yüksek Performanslı

XPC+ konik redüktör, açı kademesindeki düşük tahvil oranları (tahvil 1 ve 2) ile ön plana çıkar. Ürün yapısı redüktördeki sıcaklık gelişimini olumlu yönde etkiler ve bu sayede sistemdeki ısı oluşumunu azaltır. Sonuç olarak sistemin tamamında daha yüksek bir pozisyonlama hassasiyeti elde edilir.

Ayrıntılı bilgiler veya CAD bilgileri için lütfen yetkili satış mühendisinize veya info@wittenstein.com.tr adresine başvurun.


Downloads

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler



ÖzelliklerXPC+
 MF Versiyonu
Güç Yoğunluğu++++
Pozisyonlama Hassasiyeti
(Örneğin: Ön yüklemeli tahrikler) 		++++
Dinamikliği Yüksek Uygulamalar+++
Burulma Rijitliği++++
Yer Tasarrufu Sağlayan Tasarım++++
Montaj Kolaylığı++++



Gövde büyüklüğüne göre ayrıntılı toplu bakış



  XPC+
MF Versiyonu
Tahvili4 - 20
Gövde Adedi5

Azami Diş Boşluğu

jt [arcmin]Standart ≤ 4 /
Düşürülmüş ≤ 2
Burulma RijitliğiCt21 [Nm/armin]3,1 - 215
Azami MomentT2α [Nm]48 - 2646
Azami Giriş Devrin1Max [rpm]6000
Azami Devrilme MomentiM2KMax [Nm]3256



 XPC+
MF Versiyonu
Çıkış Geometrisi
Kamasız Dolu Mil✓
Kamalı Dolu Milli✓
Evolvent Kamalı Milli (DIN 5480)✓
Dolu Mil Bağlantısı için Göbek✓
Sistem Çıkışı✓
Giriş Geometrisi
Motor Montajlı Versiyon✓
Versiyon
Gıdaya uygun yağlama a) b)✓
Aksesuarlar
Kaplinler✓
Kremayer✓
Pinyon✓
Sıkma Bileziği✓







a) Güç Azaltımı: Teknik veriler talep üzerine sunulur.

b) Lütfen WITTENSTEIN alpha ile iletişime geçiniz.
