XPK+ Hipoid Redüktör

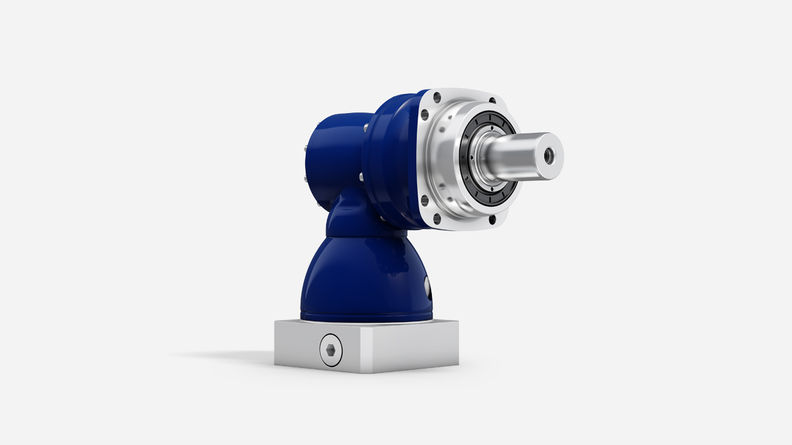

  • XPK+ Hipoid Redüktör, Kamasız Milli

  • Premium Linear System, XPK+ Oval Delikli Hipoid Redüktör ve Yenilikçi INIRA Kremayerli

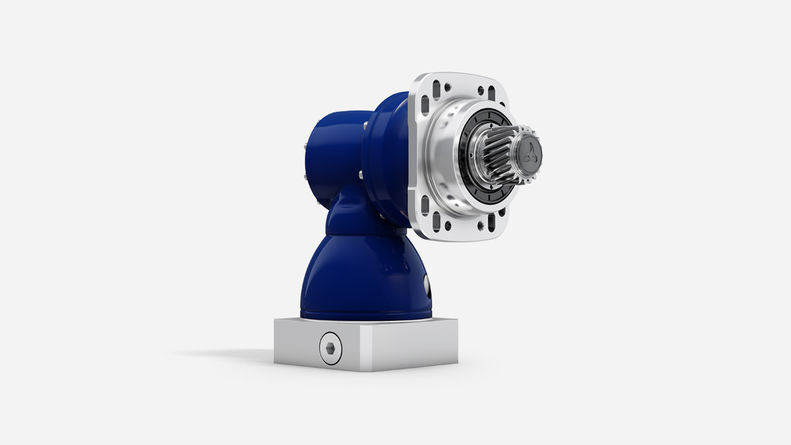

  • XPK+ Hipoid Redüktör, Pinyon ve Oval Delikli

  • Motor Montajlı alpha Advanced Line / alpha Premium Line Dik Açılı Planet Redüktörler

Kompakt Yapıda Yüksek Güç ve Hassasiyet

XP+ Premium Redüktör'ün hipoid dik açılı versiyonu XPK+ olarak mevcuttur. Hipoid redüktörlerdeki eksenel kaçıklık, tekli kademede daha yüksek tahviller (Tahvil i = 3-10) sağlamanın yanı sıra, konik redüktörlere kıyasla moment değerlerini de yükseltmiştir. Yüksek moment yoğunluğu oldukça az yer kaplar ve en kompakt tasarımın gerçekleştirilmesine imkan sağlar. Redüktör yapısı, ayrıca son derece yüksek olan diş kavrama frekansı ve yüksek burulma rijitliğiyle de ön plana çıkar. Bu özellikler daha yüksek bir pozisyonlama hassasiyetinin ve son derece dingin bir çalışmanın elde edilmesini sağlar.

Ayrıntılı bilgiler veya CAD bilgileri için lütfen yetkili satış mühendisinize veya info@wittenstein.com.tr adresine başvurun.


Downloads

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler



ÖzelliklerXPK+
 MF Versiyonu
Güç Yoğunluğu++++
Pozisyonlama Hassasiyeti
(Örneğin ön yüklemeli tahrikler)		++++
Dinamikliği Yüksek Uygulamalar+++
Burulma Rijitliği++++
Yer Tasarrufu Sağlayan Tasarım++++
Montaj Kolaylığı++++



Gövde büyüklüğüne göre ayrıntılı toplu bakış



  XPK+
MF Versiyonu
Tahvili12 - 1000
Gövde Adedi4

Azami Diş Boşluğu

jt [arcmin]Standart ≤ 4 /
Düşürülmüş ≤ 2
Burulma RijitliğiCt21 [Nm/armin]11 - 226
Azami MomentT2α [Nm]80 - 2520
Azami Giriş Devrin1Max [rpm]7500
Azami Devrilme MomentiM2KMax [Nm]3256



 XPK+
MF Versiyonu
Çıkış Geometrisi
Kamasız Dolu Mil✓
Kamalı Dolu Milli✓
Evolvent Kamalı Milli (DIN 5480)✓
Dolu Mil Bağlantısı için Göbek✓
Sistem Çıkışı✓
Giriş Geometrisi
Motor Montajlı Versiyon✓
Versiyon
Gıdaya uygun yağlama a) b)✓
Aksesuarlar
Kaplinler✓
Kremayer✓
Pinyon✓
Sıkma Bileziği✓







a) Güç Azaltımı Teknik veriler talep üzerine sunulabilir.

b) Lütfen WITTENSTEIN alpha ile iletişime geçiniz.
