CP / CPS planet redüktörler

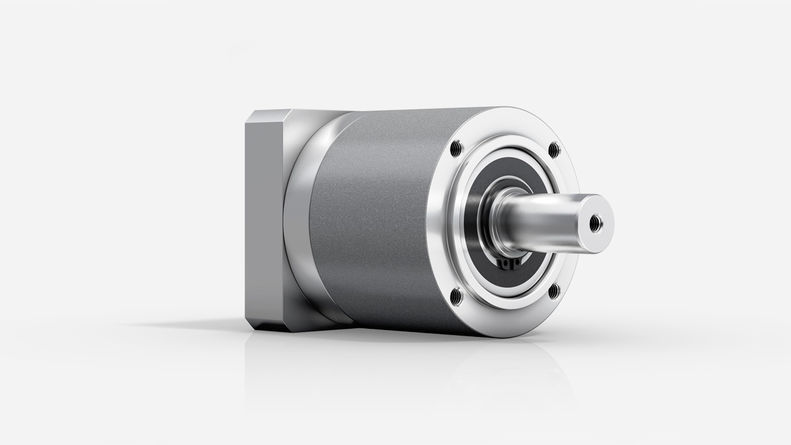

  • Kamasız dolu milli CP planet redüktör

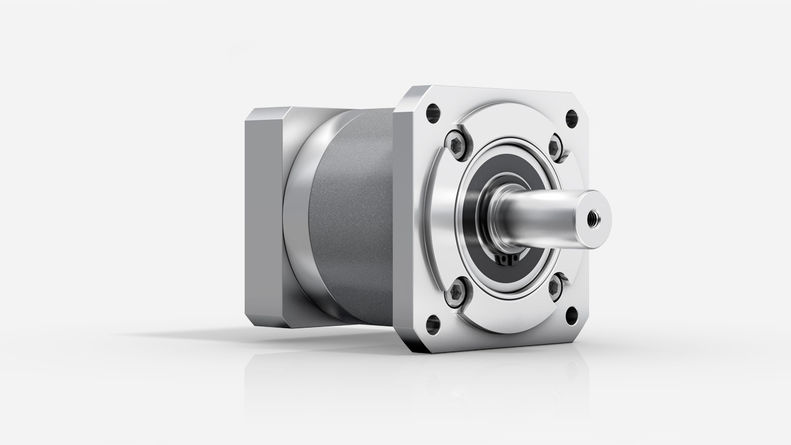

  • Değiştirilebilir B5 çıkış flanşlı CPS planet redüktör

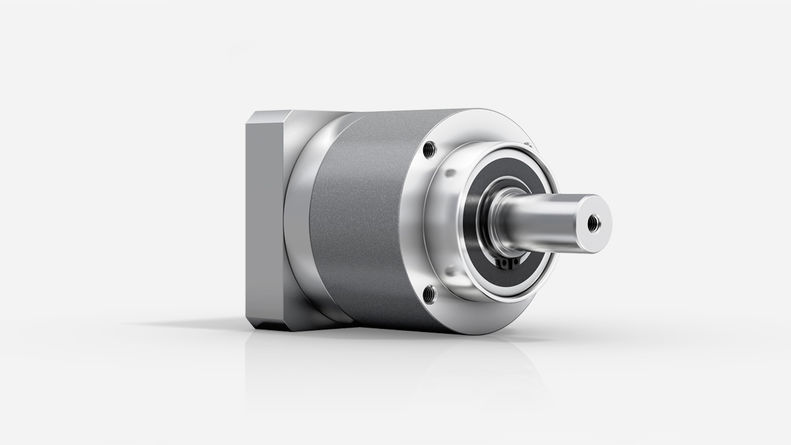

  • Geniş çıkış boğazlı CPS planet redüktör

  • ELC elastomer kaplinli CPS planet redüktör

  • Motor Montajlı alpha Basic Line Planet Redüktörler


Uygun ve Üstün Özellikler

CP ve CPS planet redüktörler, pozisyonlama hassasiyeti bakımından düşük veya ortalama gereksinimleri olan orta ölçek ve düşük maliyet segmentlerindeki uygulamalar için tasarlanmıştır. Bu uygulamalar için ideal seçimdir.

Bu redüktörler size yüksek esnekliği ve en ekonomik kullanım özelliklerini bir arada sunarak son derece önemli avantajlar sağlar.

Önceki nesil (eski) CP redüktörler hakkında daha fazla bilgiyi burada bulabilirsiniz.



  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler
ÖzelliklerCP
MF versiyonu
CPS
MF versiyonu
Güç yoğunluğu++

Pozisyonlama hassasiyeti

++
Yüksek giriş devri++++
Burulma rijitliği++
Yer tasarruflu konstrüksiyon++++
  CP
MF versiyonu
CPS
MF versiyonu
Tahvili3 - 1003 - 100
Boyut sayısı 53

Maks. Diş boşluğu

jt [arcmin]Standart
≤ 12
Standart
≤ 12
Burulma rijitliğiCt21 [Nm/arcmin]0,52 – 55

1,9 – 16

Maks. MomentT [Nm]17 - 800

48 – 272

Maks. Giriş devrin1Max [rpm]90007000
Maks. Devrilme momentiM2KMax4 - 70417 - 98
 CP
MF versiyonu
CPS
MF versiyonu
Çıkış geometrisi
Kamasız dolu mil

Kamalı dolu mil b)

Giriş geometrisi
Motor bağlantısı

Karakteristik özelliği


Gıdaya uygun yağlama a) b)
Aksesuarlar
Kaplin



a) Güç azaltımı: Teknik veriler talep üzerine sunulabilir

b) Lütfen WITTENSTEIN alpha ile irtibata geçin

Ürün özellikleri

Yüksek esneklik

Çeşitli giriş geometri seçenekleri, uygulamaya özel gerekliliklere en uygun yapısal özelliklerin özgürce elde edilmesine olanak sağlar. Giriş tarafındaki esneklik sayesinde farklı motor bağlantı versiyonları hayata geçirilebilir.

Maksimum ekonomiklik

alpha Value Line serisi redüktörler son derece ekonomik, işletmede olağanüstü verimlidir..

Değişken uygulama bağlantısı

CPS planet redüktör, geniş çıkış boğazlı ve B5 montajı için flanş bağlantısı sayesinde daha dar bir montaj alanına ve maksimum kompaktlık özelliklerinin elde edilmesine olanak sağlar.

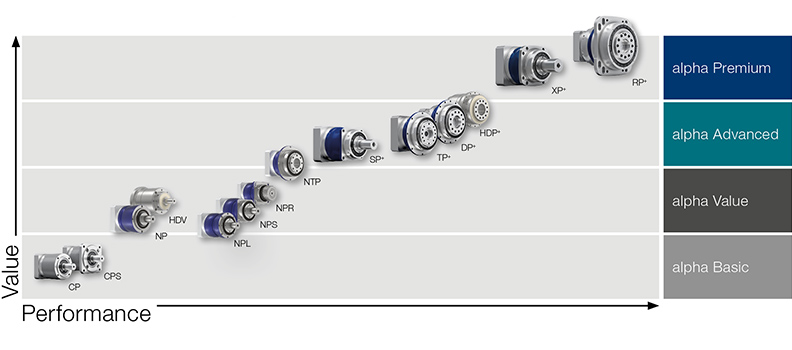

Her eksende WITTENSTEIN alpha

Düşük diş boşluklu planet redüktörler

WITTENSTEIN alpha, tüm eksenlere yönelik komple tahrik çözümlerini tek elden sunar. Uygulama alanları neredeyse sınırsızdır. Çözümlerimiz, üretim sistemlerindeki yüksek hassasiyetli eksenlerden, maksimum verimliliğin gerekli olduğu paketleme makinelerine kadar geniş bir yelpazede kullanılabilir. WITTENSTEIN alpha adı, her zaman en yüksek kalite, güvenilirlik, yüksek hassasiyet ve dingin çalışma, yüksek güç yoğunluğu, uzun hizmet ömürü ve kolay motor montajı gibi özelliklerle anılır
