TPM+ Döner Servo Aktüatörler

  • TPM+ dynamic: Az yer kaplayan ve dingin çalışan dinamizm. Döner uygulamaların ağırlıkta olduğu sistemler için iki kademeli redüktör donanımlı aktüatör
  • TPM+ high torque: Yüksek burulma rijitliği ve yüksek güç yoğunluğu Ağır yük uygulamaları için iki veya üç kademeli servo aktüatör
  • TPM+ power: Yüksek moment, kompakt kurulum alanı Lineer ve döner uygulamalar için tek veya çift kademeli motor-redüktör kombinasyonu

Daha Üretken - Daha Verimli - Daha Hassas

Servo aktüatörlerde hassas planet redüktörler ve senkron servo motorlar kaplinsiz olarak bir araya gelerek esnek şekilde kullanılabilecek bir ünite oluşturur ve dinamizm, moment ve burulma rijitliği özellikleriyle kendini kanıtlar. Toplam uzunluğun kısalmasıyla daha önce hiç karşılaşmadığınız kadar yüksek bir güç yoğunluğu ve dingin çalışma elde edersiniz. Uygulama odaklı güç kademelendirmesi özelliği de, her zaman ekonomik bir üretim gerçekleştirmenize katkı sağlar.

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Teknik Veriler
  • Sistem Genişletme
  • Seçenekler
  • Avantajlarınız
  • Versiyonlar

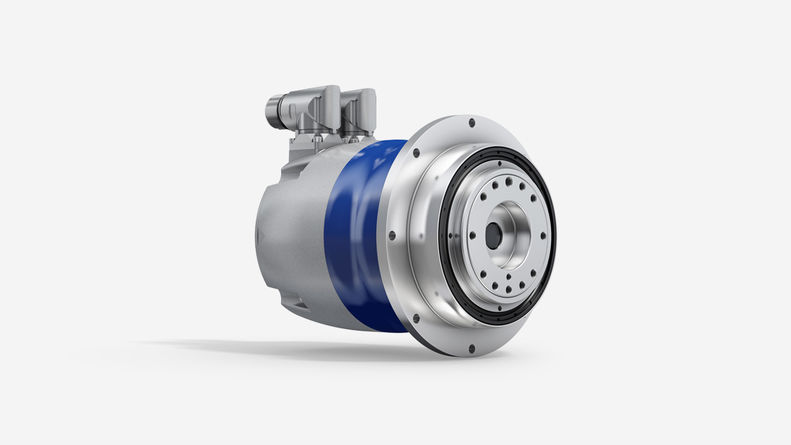

TPM+ dynamic

  • Beş farklı gövde
  • Maks. Tahrik çıkış devri 55 ila 375 dev/dak
  • Maks. Çıkış momentleri 30 ila 1300 Nm
  • Maks. Motor gücü 0,8 ila 15,2 kW
  • toplam uzunluğu 113 ila 332 mm

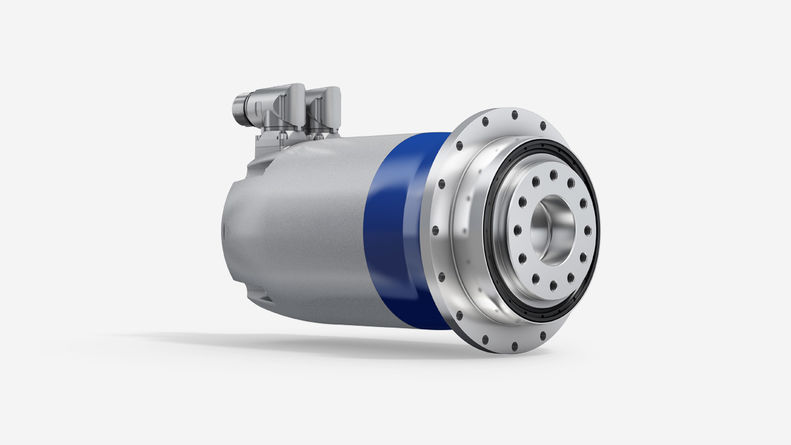

TPM+ high torque

  • Dört farklı gövde
  • Maks. Tahrik çıkış devri 20 ila 220 dev/dak
  • Maks. Çıkış momentleri 230 ila 3100 Nm
  • Maks. Motor gücü 1,7 ila 55,1 kW
  • Toplam uzunluğu 183 ila 491 mm

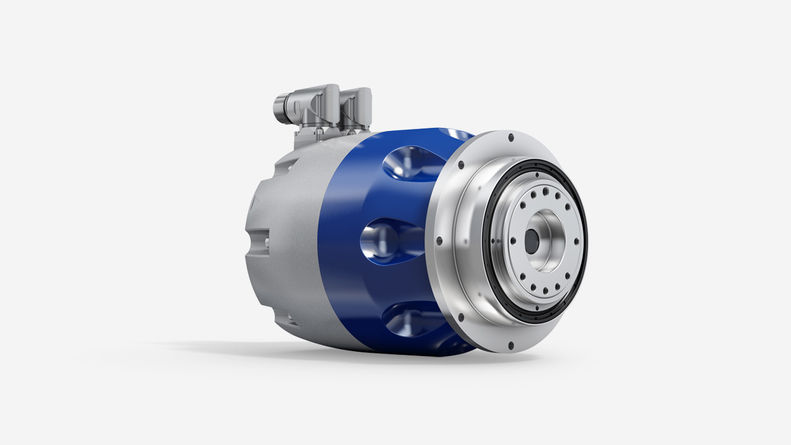

TPM+ power

  • Beş farklı Gövde
  • Maks. Tahrik çıkışı devri 45 ila 1500 dev/dak
  • Maks. Çıkış momentleri 15 ila 1600 Nm
  • Maks. Motor gücü 1,0 ila 34,5 kW
  • Toplam uzunluğu 149 ila 411 mm





  • Kapsamlı pinyon ve kremayer ürün yelpazesi. İsteğe göre pinyon doğrudan flanşa kaynaklanabilir.
  • Seçili servo kontrol üniteleri için hazır, sürtünme zincirlerine uygun güç ve sinyal kablosu
  • simco® drive servo sürücü, koruma sınıfı IP20 ile kontrol dolabı varyantı olarak ve koruma sınıfı IP65 ile merkezi olmayan varyant olarak mevcuttur. 24 ila 48 V DC aralığındaki gerilim değerleri ve 2 kW'a kadar çıkan nominal gücü ile simco® drive servo sürücü, yüksek hassasiyetli uygulamalar için kullanılabilir.







Seçenekler:


  • "Daha yüksek korozyon korumalı" model
  • Sürekli mıknatıs tutma freni
  • EnDat 2.1 veya Hiperface mutlak enkoder
  • Hall sinyali ile artırımlı enkoder TTL
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (talep üzerine)
  • KTY ve PTC ısı sensörleri
  • 48, 320 veya 560V DC ara devre voltajı
  • Düz veya açılı gömme priz







Daha Yüksek Üretkenlik
Makineleriniz ve sistemleriniz için katma değer: Aktüatördeki düşük atalet ve aktarma organlarındaki yüksek rijitlik en yüksek hassasiyeti ve dinamikliği sağlar. Prodüktivitede kayda değer artış


Daha yüksek verimlilik
Düşük Diş Boşluğu + Devrilme Rijitliği Yüksek Çıkış Rulmanı + Motor Miline Entegre Edilmiş Pinyon= Daha küçük motorlar, daha az enerji tüketimi ve daha az yatırım maliyeti.

Daha Yüksek Hassasiyet
Helis diş yapısı ile elde edilen daha düşük çalışma ses düzeyleri ve optimum ayar olanakları, makinelerinizde ve sistemlerinizde daha yüksek hassasiyete olanak sağlar. Sonuç: Gerçekten ekonomik ürünler.







Son derece kompakt yapılı motor-redüktör ünitesi, bir hassas planet redüktörden ve sürekli tahrik edilen resolverli bir senkron servo motordan oluşur. UL sertifikalı




Farklı uygulama alanlarına yönelik üç değişik versiyon

TPM+ dynamic: Paketleme, robotik ve otomasyon alanlarındaki döner uygulamalar için çift kademeli planet redüktörlü dinamik motor versiyonu

TPM+ high torque: İşleme merkezi ve büyük kütlelerin hareket ettirilmesi için güçlü motor ve yüksek rijitliğe sahip çift veya üç kademeli planet redüktör

TPM+ power: İşleme ve handling alanlarında, zorlayıcı lineer ve döner uygulamalara yönelik tek veya çift kademeli planet redüktörlü güçlü motor
