NP / NPL / NPS / NPT / NPR – Planet Redüktör

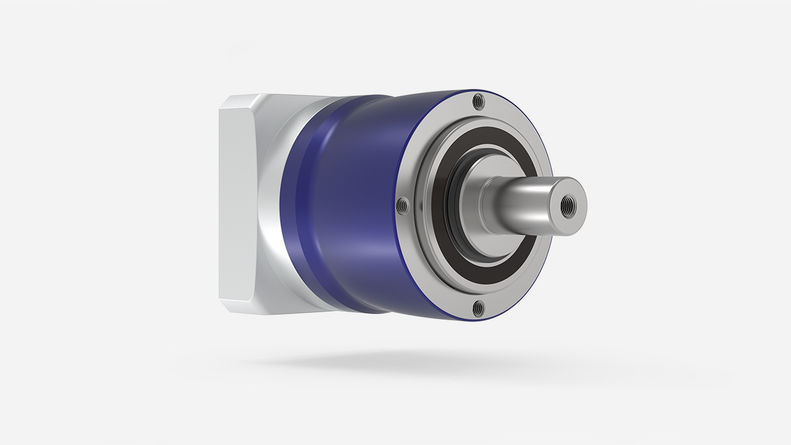

NP planet redüktör, LP⁺ tahrik çıkış geometrisi ile

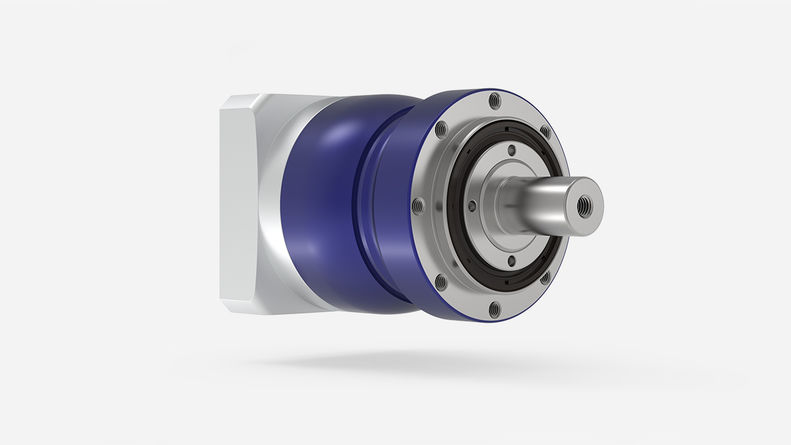

NPL planet redüktör, optimize LP⁺ tahrik çıkış geometrisi ile

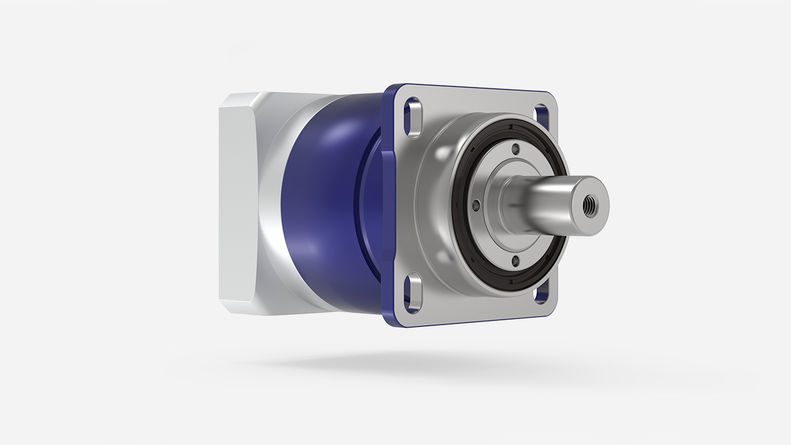

NPR planet redüktör, yeni tahrik çıkış geometrisi ile

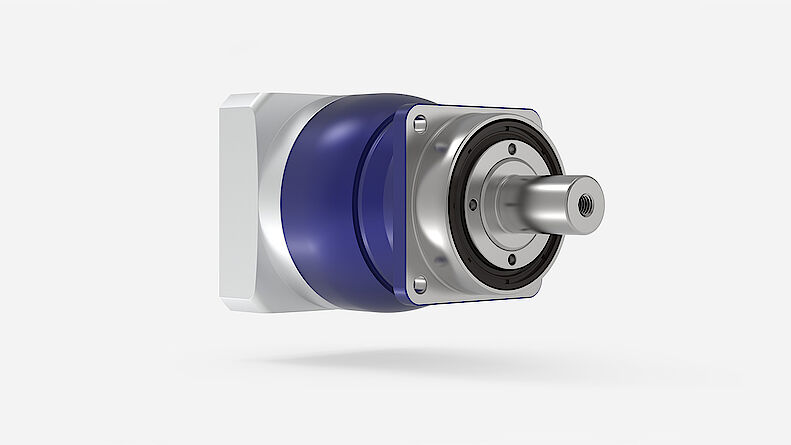

NPS planet redüktör, SP⁺ tahrik çıkış geometrisi ile

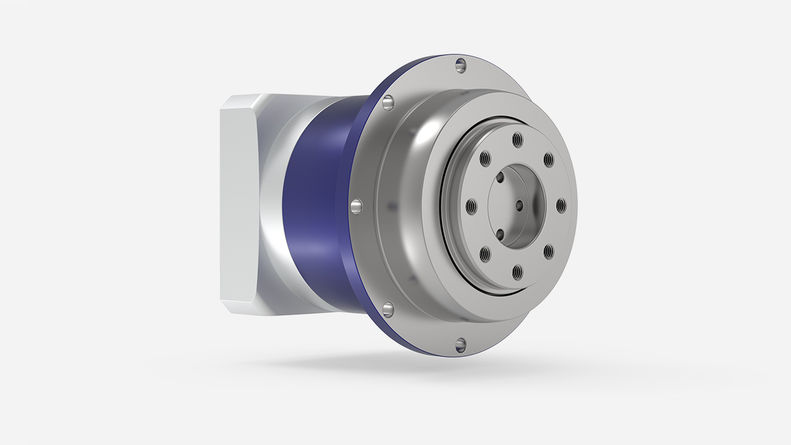

NPT Planet Redüktör, TP⁺ Tahrik Çıkış Geometrisi ile
Motor montajı alpha Value Line Düşük Diş Boşluklu Planet Redüktörler ve Dik Açılı Servo Redüktörler

Individual Talents

alpha Value Line çok yönlü olarak kullanılabilir ve neredeyse tüm gereksinimler için her sektörde hemen her eksende en ekonomik çözümü sunar. Her tahrik ve tahrik çıkışı arabirimi, tasarım, kurulum ve kullanımda maksimum esneklik için WITTENSTEIN alpha'nın mevcut High End portföyüne uyumlu bir eklenti olarak alpha Value Line ile sunulur.

Daha fazla bilgi için

Şimdi online seçin

Downloads

Technical data / Dimension sheets (6 MB)
Catalog alpha Basic Line & alpha Value Line (23 MB)
Ordering code / CAD data NP
Teknik dokümanlar (3 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Motor mounting video alpha Value Line

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız. Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

info@wittenstein.com.tr

www.wittenstein.com.tr

Özellikler ve Kullanım
Teknik Veriler
Seçenekler

Özellikler	NP ^{MF Versiyonu}	NPS ^{MF Versiyonu}	NPL ^{MF Versiyonu}	NPT ^{MF Versiyonu}	NPR ^{MF Versiyonu}
Güç Yoğunluğu	++	++	++	++	++
Pozisyonlama Hassasiyeti	+	+	+	+	+
Yüksek Giriş Devirleri	++	++	++	++	++
Burulma Rijitliği	++	++	++	++	++
Yer Tasarrufu Sağlayan Tasarım	+	+	+	++	+

Kullanım	NP ^{MF Versiyonu}	NPS ^{MF Versiyonu}	NPL ^{MF Versiyonu}	NPT ^{MF Versiyonu}	NPR ^{MF Versiyonu}
Döngüsel Çalışma (ED ≤ %60)	✓	✓	✓	✓	✓
Sürekli Çalışma (ED ≥ %60)	✓	✓	✓	✓
Yüksek Eksenel ve Radyal Kuvvetler için		✓	✓		✓

Gövde büyüklüğüne göre ayrıntılı toplu bakış

		NP MF Versiyonu	NPS MF Versiyonu	NPL MF Versiyonu	NPT MF Versiyonu	NPR MF Versiyonu
Tahvil	i	3-100	3-100	3-100	3-100	3-100
Azami Diş Boşluğu	j_t [arcmin]	Standart ≤ 8	Standart ≤ 8	Standart ≤ 8	Standart ≤ 8	Standart ≤ 8

Azami Moment (saat başına maks. 1000 çevrim)	T_2α [Nm]	800	800	800	800	800
Azami Giriş Devri	n_1Max [rpm]	10000	8000	8000	10000	8000

	NP MF Versiyonu	NPS MF Versiyonu	NPL MF Versiyonu	NPT MF Versiyonu	NPR MF Versiyonu
Çıkış Geometrisi
Kamasız dolu mil	✓	✓	✓		✓
Kamalı dolu milli	✓	✓	✓		✓
Evolvent mil (DIN 5480)		✓	✓		✓
Flanş				✓
Giriş Geometrisi
Motor Montajlı Versiyon	✓	✓	✓	✓	✓
Versiyon
HIGH TORQUE	✓	✓	✓	✓	✓
Gıdaya uygun yağlama ^{a) b)}	✓	✓	✓	✓	✓
Aksesuarlar
Kaplinler	✓	✓	✓	✓	✓
Kremayer	✓	✓	✓		✓
Pinyon	✓	✓	✓		✓
B5 flanş	✓

^a) Güç Azaltımı: Teknik veriler talep üzerine sunulur.

^b)Lütfen WITTENSTEIN alpha ile iletişime geçiniz.
