SP+ Planet Redüktör

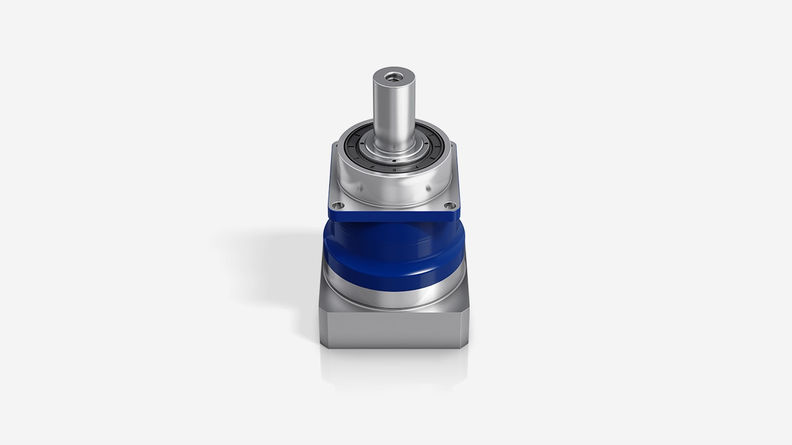

  • SP+ Planet Redüktör, Çıkış mili ile

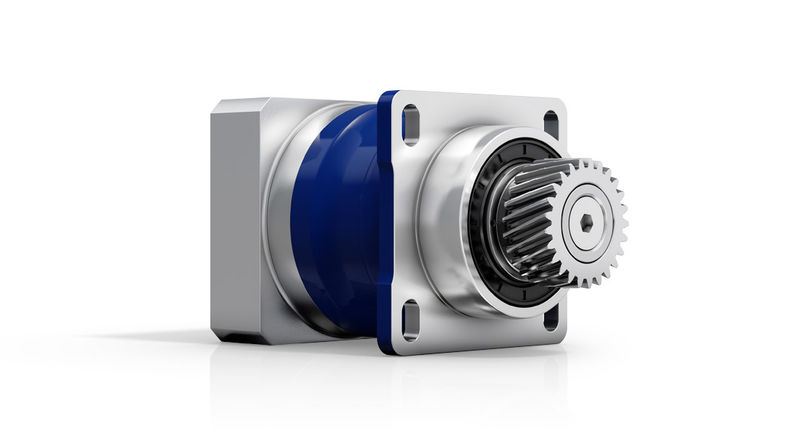

  • SP+ Planet Redüktör, RMS Pinyonlu

  • Advanced Linear System- SP+ Planet Redüktör ile

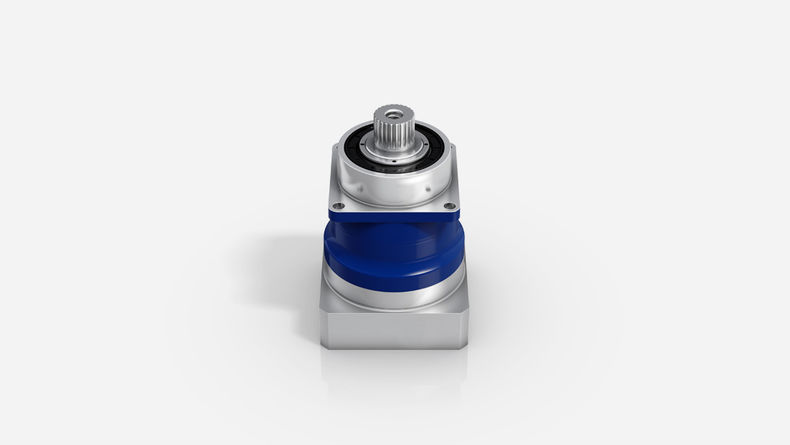

  • SP+ Planet Redüktör-Evolvent Kamalı Milli

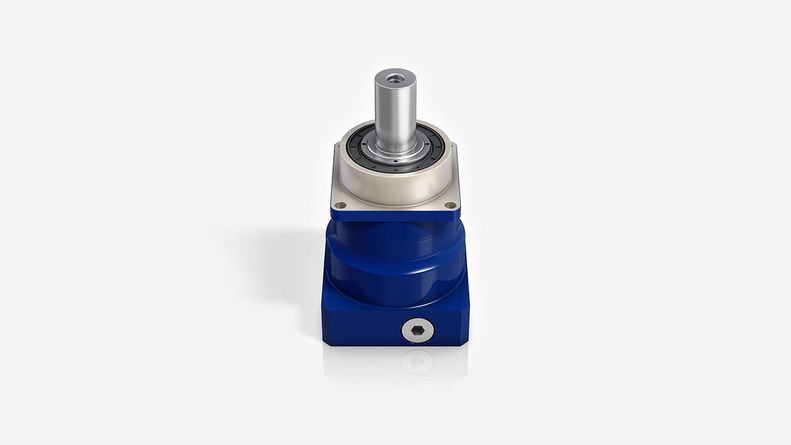

  • SP+ Planet Redüktör, Korozyona Dayanıklı Tasarım

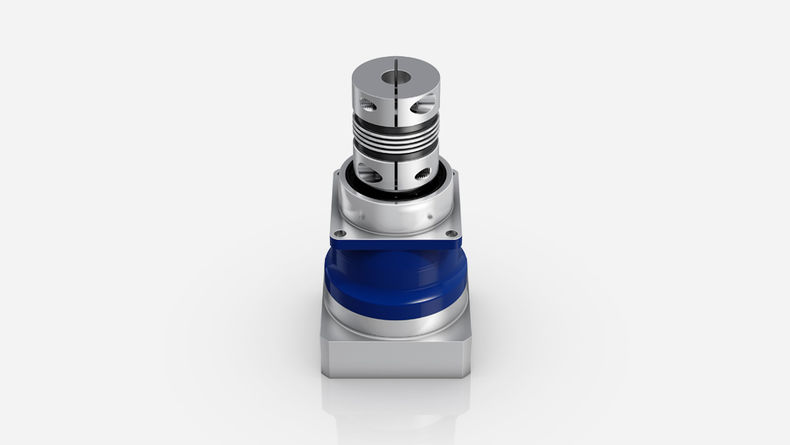

  • SP+ Planet Redüktör, Metal Körüklü Kaplinli
  • Motor Montajı SP+ Planet Redüktör

Standart modeldeki çıkış milli düşük diş boşluklu planet redüktörler, yüksek pozisyonlama hassasiyeti elde etmek ve yüksek dinamik döngüsel çalışmalar gerçekleştirmek için en uygun özelliklere sahiptir. SP+ HIGH SPEED, özellikle yüksek devirli, sürekli çalışma modunda sürülen uygulamalar için son derece uygundur.




Downloads

Müşteriye Özel Çözümler

Size tahrik sisteminiz için tasarlanmış bir çözüm geliştirmekten memnuniyet duyarız.  Uzun yıllara dayanan deneyimimizden, çalışanlarımızın üstün yetkinliğinden ve kapsamlı hizmet ağımızdan faydalanın. Bizimle iletişime geçiniz.

İletişim Formu

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Teknik Veriler
  • Seçenekler
  • Özellikler ve Kullanım
  SP+
MF Versiyonu		SP+ HIGH SPEED
MC Versiyonu		SP+ HIGH SPEED
MC-L Versiyonu
Tahvil c)i3 - 1003 - 1003 - 10
Gövde Adedi 765

Maks. Diş Boşluğu c)

jt [arcmin]Standart
≤ 3		Standart
≤ 4		Standart
≤ 4
  Düşürülmüş
≤ 1		Düşürülmüş
≤ 2		Düşürülmüş
≤ 2
Burulma RijitliğiCt21 [Nm/arcmin]3,5 - 55010 - 55031 - 550
Maks. MomentT2α [Nm]48 - 570068 - 3600180 - 3600
Maks. Giriş Devrin1Maks. [rpm]3000 - 85003400 - 60003400 - 6000
Maks. Devrilme MomentiM2KMaks. [Nm]152 - 5000236 - 500072 - 310

c) Referans gövde temel alınmıştır.

Gövde büyüklüğüne göre ayrıntılı toplu bakış

 SP+
MF Versiyonu		SP+ HIGH SPEED
MC versiyonu		SP+ HIGH SPEED
MC-L versiyon
Çıkış Geometrisi
Kamasız Dolu Mil✓✓✓
Kamalı Dolu Milli✓✓✓
Evolvent Kamalı Mil (DIN 5480)✓✓ ✔
Dolu Mil Bağlantısı için Göbek✓✓ ✔
Giriş Geometrisi
Motor Montajı✓✓✓
Giriş milli versiyon✓
Karakteristik Özelliği
ATEX a)✓✓
Gıdaya Uygun Yağlama a) b)✓✓✓
Korozyona Dayanıklı a) b)✓✓✓
Optimize edilmiş kütle ataleti a)✓✓✓
Sistem Çözümleri
Lineer Sistem (pinyon / kremayer)✓✓
Aksesuarlar
(Diğer seçenekleri ürün sayfalarında bulabilirsiniz.)
Kaplin✓✓✓
Sıkma Bileziği✓✓✓



a) Güç Azaltımı: Teknik veriler talep üzerine sunulur.
b) Lütfen WITTENSTEIN alpha ile iletişime geçiniz.

ÖzelliklerSP+
MF-version		SP+ HIGH SPEED
MC-version		SP+ HIGH SPEED
MC-L-version
UygulamalarCyclic applications (DC ≤ 60%)Continuous operation (DC ≥ 60%)Continuous operation (DC ≥ 60%)

Pozisyonlama Hassasiyeti
(Örneğin ön yüklemeli tahrikler)

++++
(Örneğin delta robot uygulamaları)++++
Yüksek Giriş Devirleri++++++
Temperature-sensitive applications++++++
Low no-load running torque++++++
