XP+ Planet Redüktör

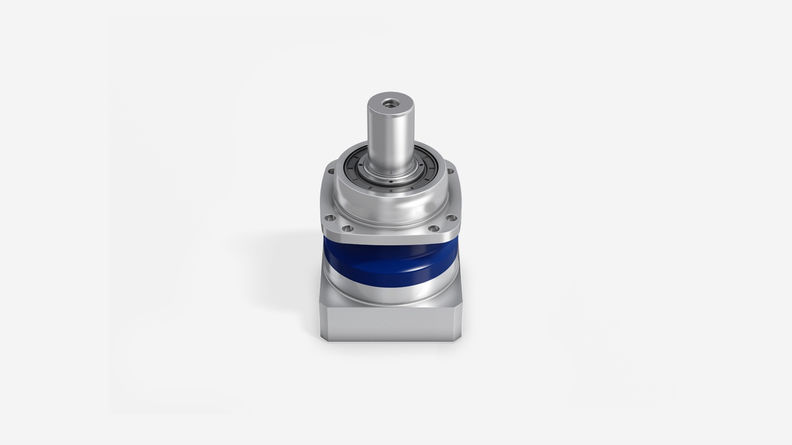

  • XP+ Planet Redüktör, Kamasız Mil ile

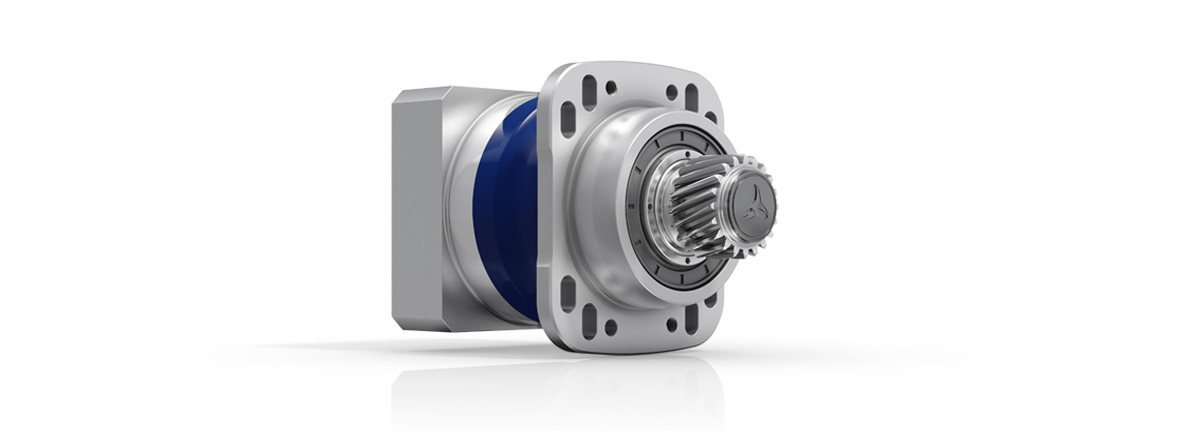

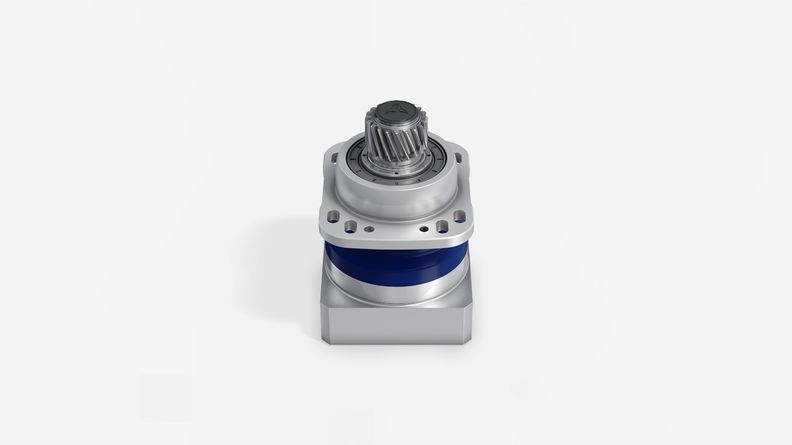

  • XP+ Planet Redüktör, Pinyon ve Oval Delikler ile

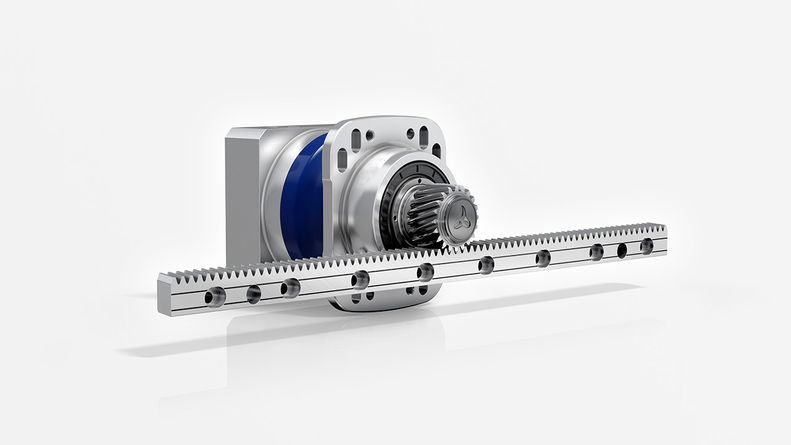

  • Premium Linear System- XP+ Planet Redüktör ve Yenilikçi Kremayer INIRA® ile

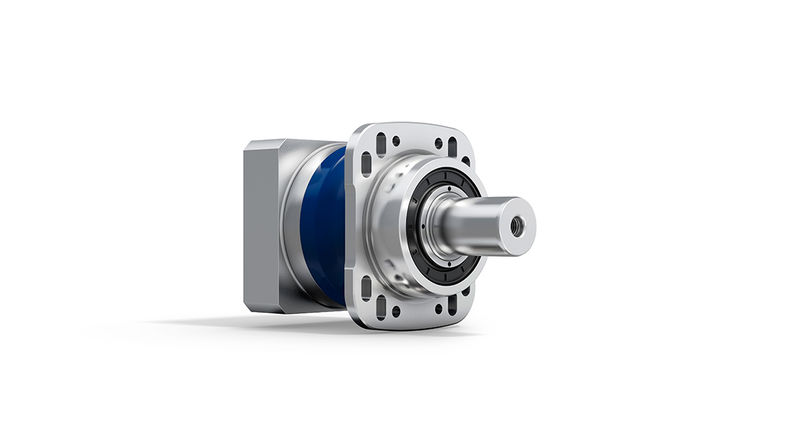

  • R-flanşlı, XP+ planet redüktör

  • XP+ ile endüstriyel standardının montaj için gerekli alanın karşılaştırması

  • Motor Montajlı alpha Advanced Line/ alpha Premium Line Planet Redüktörler


Mükemmelliğin Yeni Boyutu

Özel tasarlanmış çıkış geometrisi ve son derece kompakt yapısı ile XP+, endüstri standartlarını da oldukça aşan, güç aktarımında yeni bir boyutunun ulaşılmasına olanak sağlar. XP+, azami moment yoğunluğu, burulma rijitliği ve devrilme momenti özellikleri ile kendisini kanıtlıyor:

  • Artırılan ivme sonucu döngü süresinin kısalması
  • Daha yüksek kütlelere ve proses kuvvetlerine mukavim
  • Dingin çalışma özelliğinin artması ve daha yüksek tekrarlama hassasiyeti
  • Yüksek performanslı lineer sistemlerin gerçekleştirilmesi
  • Downsizing (küçültme) sayesinde montaj için gerekli alanın daralması

Detaylı bilgi veya CAD bilgisi için lütfen satış ekibimizle iletişime geçin veya info@wittenstein.com.tr adresine e-posta gönderin.

En İyi Tahrik Çözümünü Birlikte Bulacağız

Uygulamaya özel komple tahrik sistemlerinin boyutlandırılması için cymex® 5 adlı yazılımımızı kullanıyoruz. Bir uzman olarak, tahrik sisteminizi XP+ redüktör ile kendiniz boyutlandırmak ister misiniz? O zaman hemen cymex® 5 Premium lisansınızı alın.



Şimdi cymex® 5 Premium için başvurun

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti. - Esentepe Mah. Milangaz Cad.<br/> Monumento Kartal A Blok No: 75A/124

WITTENSTEIN Güç Aktarma Sistemleri Tic. Ltd. Şti.

Esentepe Mah. Milangaz Cad.
Monumento Kartal A Blok No: 75A/124

34870 Kartal / İstanbul

+90 216 709 21 23

+90 216 709 21 25

www.wittenstein.com.tr

  • Teknik Veriler
  • Seçenekler
Ürün Tipi XP+XPHIGH TORQUEXPHIGH SPEED
versiyon MFMAMC
çalışma modu döngüsel çalışmadöngüsel çalışmasürekli çalışma
tahvil oranı c) 3 - 1005,5 - 553 - 100
farklı gövde sayısı 544

maks. boşluk c)

jt [arcmin]standart

≤ 3

düşürülmüş
≤ 1

standart
≤ 1
standart

≤ 4

düşürülmüş
≤ 2

maks. torkT2a [Nm]56 - 3840290 - 440068 - 880
maks. giriş devrin1Maks [rpm]750075006000
burulma rijitliği Ct21 [Nm/arcmin]290350290
maks. devrilme momentiM2KMaks [Nm]325632563256

c) Referans gövde büyüklükleri ile ilişkilidir

Ürün TipiXP+XP+XP+
versiyonMFMAMC
çıkış geometrisi
kamasız dolu mil
kamalı dolu mil d)
evolvent kamalı mil (DIN 5480)

kör boş mil


sistem çıkış geometrisi
Giriş Geometrisi
akuple motor bağlantısı
giriş milli

Karakteristik Özellikler


oval delikli flanş (standart)
gıdaya uygun yağlama a) b)
optimize edilmiş atalet a)
Sistem Çözümleri

lineer sistem (kremayer / pinyon)

servo aktüatör
Aksesuar (daha fazla bilgiyi ilgili ürün sayfalarında bulabilirsiniz)
kaplin
sıkma bileziği

a) Performansın indirgenmesi: Teknik verileri, istek üzerine temin edebilirsiniz

b) Lütfen WITTENSTEIN ile iletişime geçiniz

d) Performansın indirgenmesi: Daha ayrıntılı bir seçim için lütfen cymex® boyutlandırma yazılımımızı kullanın

Ürünün Öne Çıkan Özellikleri

Verimlilik

Azami moment yoğunluğu ve rijitlik, döngü sürenizi kısaltır

Düşük Bakım Gereksinimi

Yüksek kalite standartları, hizmet ömrünün uzun olmasını ve bakım aralıklarının uzamasını sağlar.

Tasarruf Potansiyelleri

Azami devrilme moment değerine sahip, dolu çıkış milli redüktör, örneğin harici yataklama gerektirmeyen yeni makine tasarımlarına imkan tanır.

İşlem Kalitesi

Tüm hizmet ömrü boyunca değişmeyen düşük dişli boşluğu ve yüksek burulma rijitiği hassas pozisyonlandırma sağlar.

Güvenilirlik

Redüktörlerin yüksek güvenirliği, maliyetli makina duruşlarını önler.

Kompakt Yapı

Endüstri standardı ile karşılaştırıldığında, XP+ redüktörünün piyasadaki en yüksek moment yoğunluğuna sahip olduğu görülür. Bunun neticesinde daha küçük gövdeye sahip redüktör kullanılabilir.

Yüksek dişli kalitesi, minimum dişli boşluğu ve azami moment yoğunluğu sağlar

Farklı çıkış geometrisi seçenekleri

Çok yüksek moment aktarımı için özel olarak tasarlanmış çıkış geometrisi, yüksek devrilme momentlerinin karşılanmasına olanak sağlar.

Yüksek dişli kalitesi, minimum dişli boşluğu ve azami moment yoğunluğu sağlar

Farklı çıkış geometrisi seçenekleri

Çok yüksek moment aktarımı için özel olarak tasarlanmış çıkış geometrisi, yüksek devrilme momentlerinin karşılanmasına olanak sağlar.

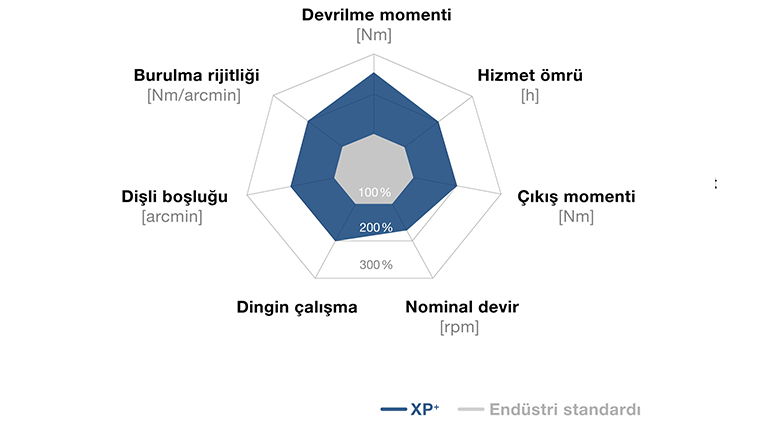

Endüstri standardına kıyasla XP+

XP+ – Prodüktivite, Hassasiyet Ve Makine Gövdesini Küçültmek İçin Artınız

Moment, devrilme momenti ve burulma rijitliği açısından endüstri standardından çok daha üstün bir redüktöre mi ihtiyacınız var?
alpha Premium Line serisindeki XP+, teknik avantajları sayesinde en kısa döngü süreleri ve tahrik ekseninin kontrol edilebilir olması bakımından muazzam performans artışları sağlar. Aynı zamanda kompakt yapısı ve yüksek güç yoğunluğu sayesinde makine gövdesini daraltma imkanı sunar.

Her eksende WITTENSTEIN alpha

Düşük diş boşluklu planet redüktörler

WITTENSTEIN alpha, tüm eksenlere yönelik komple tahrik çözümlerini tek elden sunar. Uygulama alanları neredeyse sınırsızdır. Çözümlerimiz, üretim sistemlerindeki yüksek hassasiyetli eksenlerden, maksimum verimliliğin gerekli olduğu paketleme makinelerine kadar geniş bir yelpazede kullanılabilir. WITTENSTEIN alpha adı, her zaman en yüksek kalite, güvenilirlik, yüksek hassasiyet ve dingin çalışma, yüksek güç yoğunluğu, uzun hizmet ömürü ve kolay motor montajı gibi özelliklerle anılır
