Galaxie® D

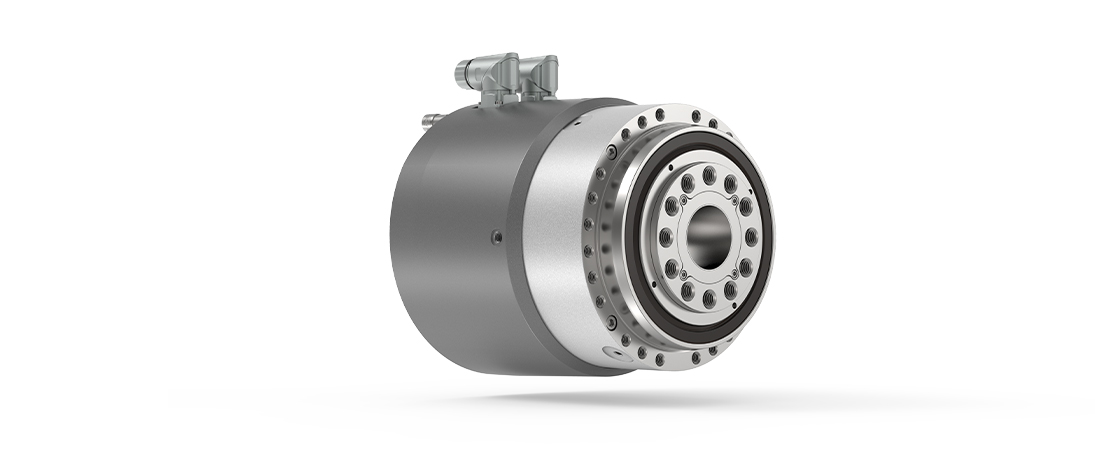

  • Galaxie® D – Galaxie®, Boş Mil ve Eksenel Entegre Senkron Servo Motor ile

Galaxie® D, piyasada yaygın olarak bulunan enkoder sistemlerine sahip, eksenel entegre edilmiş sabit mıknatıslı senkron motorla donatılmış, boş milli kompakt bir tahriktir.


Ayrıntılı bilgi edinin

Downloads

  • Özellikler ve Kullanım
  • Teknik Veriler
  • Seçenekler

Avantaj

  • En yüksek tork yoğunluğu
  • En yüksek burulma rijitliği
  • Madde geçişine izin veren boş mil
  • Bakım gerektirmez
  • İyileştirilmiş dingin çalışma
  • Sağlam ve hassas çıkış rulmanı
  • Mutlak sıfır boşluk

Faydalar

  • Kontrol edilebilir tahrik düzeneği
  • Devreye alma maliyetlerinin düşürülmesi
  • Prodüktivitenin artırılması
  • Daha stabil prosesler
  • Daha güçlü makine nesillerinin elde edilmesi
  • Rekabetçiliğin korunması
  • 4 farklı gövde büyüklüğü: D085, D110, D135, D175
  • Aktüatör tahvil oranı i = -24
  • Boş mil: 26 - 57 mm
  • Maksimum çıkış devir sayısı125 dev/dak
  • Maksimum ivmelenme momenti 4050 Nm
  • Maksimum nominal moment 1685 Nm
  • Maksimum burulma rijitliği 1400 Nm/arcmin
  • Entegre su soğutması
  • Standart endüstri kontrolörüne bağlantı için çeşitli enkoder sistemleri
  • PT1000 ve PTC ısı sensörleri
  • Ara devre voltajı 560 V DC standart
  • Sensör teknolojisi talep üzerine sunulur.

Galaxie® D

  • Sürekli mıknatıslı tutma freni

Galaxie® D

Boş mil

Geri bildirim sistemleri

  • Endat 2.1/2.2, Tekli dönüş (singleturn), çoklu dönüş (multiturn)
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • farklı seçenekler talep üzerine

Uyumlu servo sistemler

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • farklı seçenekler talep üzerine

Diğer seçenekler

  • DC Bus 560 VDC
  • Tahvil oranı 24:1
  • IP 65
  • UL sertifikalı (teknik tetkik yapılması gerekiyor)

Elektrik ve soğutma suyu bağlantısı

  • dik açılı
  • düz

Sıcaklık sensörü

  • KTY/PT100
  • PTC

Opsiyonel tutma freni

Geri bildirim sistemleri

  • Endat 2.1/2.2, Tekli dönüş (singleturn), çoklu dönüş (multiturn)
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • farklı seçenekler talep üzerine

Uyumlu servo sistemler

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • farklı seçenekler talep üzerine

Diğer seçenekler

  • DC Bus 560 VDC
  • Tahvil oranı 24:1
  • IP 65
  • UL sertifikalı (teknik tetkik yapılması gerekiyor)

Elektrik ve soğutma suyu bağlantısı

  • dik açılı
  • düz

Sıcaklık sensörü

  • KTY/PT100
  • PTC
